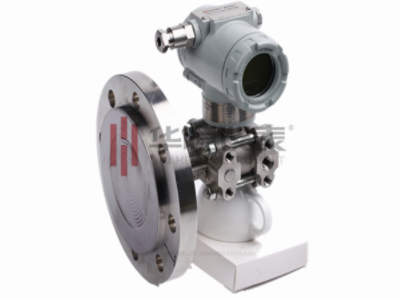

污水液位变送器
[发布日期：2020-08-13 11:25]
污水液位变送器，选用高精度、高稳定性压力传感器组件，经过高可靠性的放大。
电路及精密温度补偿，将被测液体的液位信号转换成4-20mA电信号。
量程比：100:1
精度等级：.1级
防爆标志：隔爆型Exd IICT6，本安型Exia IICT6
防护等级：IP66
高稳定性和可靠性：
长期漂移0.05%/年
5年免维护，节省检修维护费用
污水液位变送器传感器
膜片：316不锈钢/哈氏合金
O型圈：氟橡胶、丁腈橡胶、聚四氟乙烯
灌充液：硅油、惰性液
污水液位变送器外壳
材质：低铜铝合金
涂层：内层导电氧化，外层聚酯环氧树脂
污水液位变送器接口
电气连接：1/2-1/4NPT带螺纹端导线密封接头
过程连接：高压侧：管道尺寸2′′、3′′或4′′，公称压力150Ib或300Ib
低压侧：1/4-1/2NPT（锥管螺纹）
污水液位变送器表盖
安全固定扣：防爆
O型圈：丁腈橡胶
电路板
电子线路采用专用集成电路和表面封装技术。电路板接收传感器膜头的数字信号。
及修正系数后，对信号进行修正和线性化。输出电路具有HART通讯功能。
污水液位变送器安装支架
B3平支架，用于2英寸管道安装。
用于2英寸管道的变送器垂直安装支架。
